[应用]永宏PLC在生产目标管理板上的改造

作者:海正科技 | 2021-12-9

1, 前言:
现在很多车间都采用生产目标管理板在生产线上进行产品生产的管理,可以直接进行生产目标的设定,动态显示实际生产实绩数。很直观的进行目标与当前产量的对照;更能促进生产的进程。由于管理板控制较为简单,所以基本上都采用单片机来实现。但在工厂的环境下,往往存在很多干扰信号,导致管理板不能正常地、稳定的工作。这样对生产会造成直接的影响。所以为了提高产品的可靠性,采用PLC来进行控制改造,将很有效的提高管理板的稳定性。
2, 传统生产管理板简介
传统的生产目标管理板都采用一块大面板来显示,集成单片机控制电路,LED显示;以及操作手柄。通常采用悬挂方式。

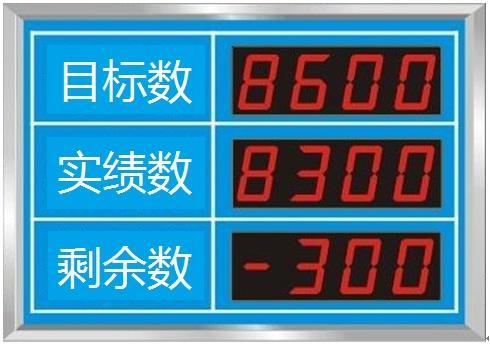

图1 传统生产目标管理图示

而操作手柄主要用来设定相关的参数,如生产目标数,定时器时间以及管理板的启动等。而计数信号一般由生产线的相关传感器提供。常见的操作方式有纯按键式,或者按键结合拨码开关方式。在拨码开关设定值方便,更能方便、直观的操作。
目前有如下一个生产管理板:
使用按钮进行参数的设定,【设定】、【选位】、【+1】和【-1】
目标值按钮:【目标复位】、【目标暂停】

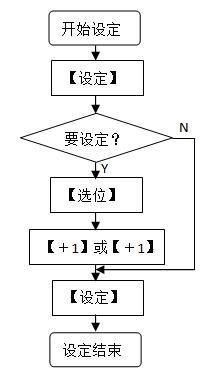

实绩数按钮:【实绩复位】,另外还有连接生产线的【实绩+1】输入开关。生产管理设定过程如下“:

根据流程图,系统的参数设定主要通过按键来操作.步骤显得繁琐.设定速度较为缓慢.在一定程度上制约着生产效率的提高.而且单片机控制的管理板若在生产系统化的集中管理,就很难发生数据,以便ERP等管理中心进行数据的采集.所以,为提供系统的稳定性,以及适应当前工厂管理模式,对其改造势在必行.现就以台湾永宏电机公司生产的FBs系列PLC对其进行改造。永宏PLC提供LED显示控制的专用模块FBs-7SG1/2.对生产管理板的改造提供相当便利的条件,无论从配线还是控制方式上,都大大的简化,从而更能提高系统的稳定性与可靠性以及控制的便利性。

3, 永宏PLC硬件配置
根据上述系统配置,控制系统都集中在开关量输入和LED显示两个单元。若考虑到后期的系统升级,如做生产数据的采集等与尚未机通讯,只需再增加一块通讯板即可实现。所以在选择PLC时,选择永宏经济型主机FBs-MA系列就可以,永宏PLC主机最小点数为10点,最大为60点;但由于LED先必须采用扩展模块才能实现控制输出,能带扩展模块的主机至少为20点,所以这里要选择FBs-20MA主机。(详细主机介绍请参考永宏公司相关产品手册)。主机为12点输入和8点输出;可以扩展到3个通讯口,自带一个编程口。下面重点介绍一下永宏PLC提供的LED显示输出模块FBs-7SG1/2.

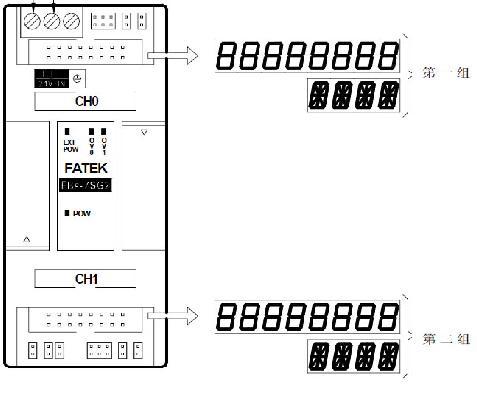

FBs-7SG 有7SG1 与7SG2 两种机型,它们内部分别具有1个或2个可显示8个数字7段数码管或者4个16段数码管,下图是以FBs-7SG2 为例的示意图。
