高速计数器(HSC)-应用:可变长度之切断机控制
作者:海正科技 | 2024-4-24
FBs-PLC单机最多有8组32位之高速计数器,其中 4组为硬件高速计数器(HHSC),其计数频率可达120 KHz(MC) 或920 KHz(MN),有8种计数模式。另外 4组软件高速计数器(SHSC),输入频率总和可达10 KHz,计数模式有3种。可胜任各种多轴、高速之精密控制应用。

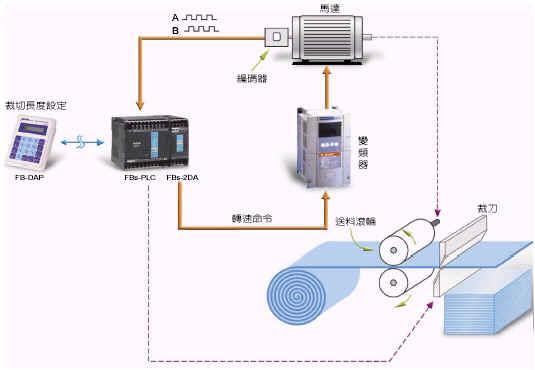

此例中,使用了硬件高速计数器(HHSC)。裁切长度藉由FB-DAP设定,而编码器则提供送料的反馈脉冲。程序中运用高速计数器中断(HSC#I),并结合FUN74实时输出状态控制裁刀动作。这样的方案便可使得剪裁获得更精准的长度。
点击下载程序范例>>HCT范例.pdw(提示:请先安装WinProladder)
