OPC技术在永宏PLC上的应用

作者:海正科技 | 2021-12-9

1,前言:

    个人电脑在工业自动化系统中常作为上位机使用,以实现跟现场设备如PLC数据的处理,实现现场的集中控制。针对于小型的控制系统 ,若采用专业的工控机或者 组态软件,则系统的造价必会很高。随着OPC技术的发展与普及,已成为工业控制的一种通信标准。自动化厂家一般都提供OPC 接口 ,这样就轻而易举的解决了上位机与设备之间的通讯问题。再配合编程语言软件开发图控界面,达到低成本的监控系统。本文将利用永宏电机股份有限公司提供的OPC接口FaconServer.和结合Visual Basic2005编写客户端监控程序,实现上位机与永宏PLC之间的数据处理。

2,OPC介绍

    OPC是Object Linking and Embedding(OLE)for Process Control的缩写,基于微软的OLE(现在的Active X)、COM (部件对象模型)和DCOM (分布式部件对象模型)技术。OPC包括一整套接口、属性和方法的标准集,用于过程控制和制造业自动化系统。它是基于Windows操作平台的对象链接和嵌入技术在过程控制方面的应用。OPC实际上是提供了一种机制,通过这种机制,系统能够以服务器/客户端标准方式从服务器获取数据并将其传递给任何客户应用程序。这样,只要生产商开发一套遵循OPC规范的服务器与 数据进行通信,其他任何客户应用程序便能通过服务器访问设备。

    OPC服务器通常支持两种类型的访问接口,它们分别为不同的编程语言环境提供访问机制。这两种接口是:自动化接口(Automation interface);自定义接口(Custom interface)。自动化接口通常是为基于脚本编程语言而定义的标准接口,可以使用Visual Basic、Delphi、PowerBuilder等编程语言开发OPC服务器的客户应用。而自定义接口是专门为C++等高级编程语言而制定的标准接口。OPC现已成为工业界系统互联的缺省方案,为工业监控编程带来了便利,用户不用为通讯协议的难题而苦恼。任何一家自动化软件解决方案的提供者,如果它不能全方位地支持OPC,则必将被历史所淘汰。

    通常在系统设计中采用OLE自动化标准接口。OLE自动化标准接口,及采用OLE自动化技术进行调用,其技术为上节所述的OLE自动化技术。OLE自动化标准接口定义了以下三层接口,依次呈包含关系:服务器(server)、组(group)和数据项(item)。OPC Server:OPC启动服务器,获得其他对象和服务的起始类,并用于返回OPC Group类对象;OPC Group:存储由若干OPC Item组成的Group信息,并用于返回OPC Item类对象。

3,永宏FaconServer介绍

    FaconServer是永宏电机股份有限公司配合自身的PLC与上位机连接的OPC服务器。通过该OPC可以很便捷的使上位机与PLC连接。

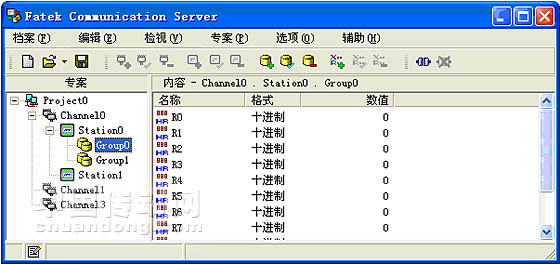

图1 FaconServer界面

     FaconServer提供串口、调制解调器和以太网的方式与PLC联机。

    同时可以建立多个通讯通道(Channel);另外每个通道下面也要实现挂多个不同站号的PLC(Station)。最后在PLC下面建立对应的数据组(Group),在对应的数据组里面填写要监控的寄存器(如R或D)或者继电器点(如X、Y)。

    下面我们简单的介绍一下在FaconServer下建立一个项目的过程。

    建立一个项目:通过单击“新建”来建议一个Project项目;默认名称为Project0。名称可以根据情况自行变更。一旦确定后,将不能在做变更。一个文件下面只能建立一个Project。

    建立联机装置:在建立好项目后,在下面可以添加联机装置。通过以下3个按钮来操作联机装置:
 :添加联机装置;建立一个联机Channel;
 :编辑联机装置;修改联机装置的通讯参数、名称等。
 :删除联机装置;删除不再需要保留的联机装置;

    在添加时,选择联机方式。其中有串口、Modem和以太网的联机方式以及做相关的叙述。添加成功后,联机装置默认为Channel0名称,在后面连续的添加中编号将递增。在一个Project下面,可以添加多个联机方式,只要注意通讯端口不重复占用即可。
添加控制器(PLC)
    在建立好联机通道后,接着就是添加控制,控制器通过一下3个按钮来操作:
 :添加控制器(PLC);添加PLC;
 :编辑控制器(PLC);编辑PLC名称和站号;
:删除控制器(PLC);删除不需保留的PLC;
    同样,在一个联机通道下可以建立多个控制器,但名称与站号不得重复。

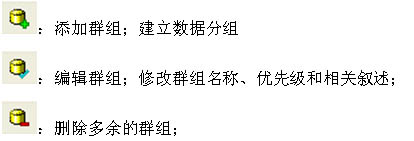

建立PLC下的数据群组
    在对应的控制器下面,建立不同的数据群组,以分组的形式,方面监视与控制。操作方式由下说明:

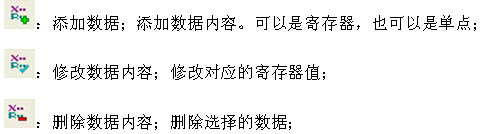

建立监控数据
    最后就是在对应的监控群组下填写要监控的寄存器或者接点。数据通过下列3个按钮操作:

    通过上面的介绍,可以在FaconServer里面直接对PLC进行数据的操作。但从画面上来说不算太过于美观和便利,下面我们将介绍使用Visual Basic 2005编写监控画面,透过FaconServer来与PLC连接,达到简易的图形监控界面。

4,VB程序编写

    永宏PLC提供的FaconServer中,Visual Basic中使用的函数如下表所示:

表格1:FaconServer使用的函数

   我们以实例的写了来介绍这些函数的使用。

   首先,先直在程序当中打开FaconServer,然后建立一个项目:Project0,一个联机装置Channel0,以及一个控制器Station0。并在项目下面建立一个数据组Group0。建立好后将该项目以“FaconDEMO”名称保存到C盘根目录下:C:\FaconDEMO.fcs。

1.         开启FaconServer服务器:OpenProject()。

函数格式:变量.Openproject("文件路径")

现在我们就用OpenProject函数来打开“FaconDEMO.fcs”项目。

Dim Fsvr As Object ‘定义服务器对象变量Fsvr

在From1_Load的声明窗体中进行变量的声明。

范例:VB完整语句如下

Private Sub Form1_Load()
        Fsvr = CreateObject("FaconSvr.FaconServer") ‘建立Fsvr服务器对象变量
        Fsvr.Openproject("D:\DEMO.fcs")‘开启项目:FaconDEMO.fcs。
End Sub
将这两句语句放置到From1_load窗体中,即在启动图形界面时,可以自动的启动FaconServer,同时打开FaconDEMO文件。
2.         保存项目:Saveproject。
函数格式:变量.Saveproject("文件路径")

范例:VB完整语句如下

Private Sub SaveBTN_Click()
       Fsvr.Saveproject("D:\DEMO.fcs") ‘保存修改后的项目
End Sub
在窗体中创建一个“SaveBTN”按钮,通过单击按钮来实现修改后的窗体保存。

3.         连接PLC操作:Connect。
函数格式:变量.Connect()

VB范例:使用“ConnecBtn”按钮来实现离线操作。

Private Sub ConnecBtn_Click()
        PictureBox1.Image = FaconS.My.Resources.NET_YG ‘联系图标指示变化
        Fsvr.connect()‘FaconServer执行PLC联机
End Sub
使用“ConnectBtn”按钮,实现FaconServer与PLC的连接。另外通过改变图片物件“ PictureBox1”的图片,从VB界面中直观的了解到当前是联机或者断开状态。
4.         离线操作:Disconnect。
函数格式:变量. Disconnect ()

VB范例:使用“DisconBtn”按钮来实现离线操作。

Private Sub DisconBtn_Click()
        PictureBox1.Image = FaconS.My.Resources.ITTAI3D ‘离线图标指示变化
        Fsvr.disconnect() ‘FaconServer执行PLC离线操作
End Sub
同时在离线后,更换”PictureBox1”的图片,来表示当前FaconServer与PLC是脱离的状态的。
5.         组群操作:AddGroup、EditGroup、DelectGroup。
1).AddGroup:添加一个群组。
函数格式:变量.AddGroup("联机装置[Channel].控制器[Station]", "新建组群名称[Group]",优先权[0-高或1-中或2-低], 至能[1] 或抑能[0])

VB范例:通过“AddGp”按钮在通道0 控制起0 下增加Group10数组,优先级为0 ,至能状态。

Private Sub AddGp_Click()
        Fsvr.AddGroup(Channel0.Station0, Group10, 0, 1) ‘增加组群Group10命令
      End Sub
2).EditGroup:编辑群组的参数。
函数格式:与AddRoup的一致,只需要将对应以下参数作变更:优先级和至能/抑能状态。

VB范例:

    Private Sub EditBt_Click()

        Fsvr.EditGroup("Channel0.Station0", "Group0", 1, 0)‘修改Group0的优先级为中级和抑能状态命令

    End Sub
3).DelectGroup:删除一个群组。
函数格式:变量.AddGroup("联机装置[Channel].控制器[Station]", "欲删除组群名称[Group]")

VB范例:使用“DelGBnt”,通过Combobox1控件来确定要删除的群组,同时清除Combobox1中的群组名称。

Private Sub DelGBnt_Click()

        Dim DGpmane As String   ‘定字符串

        DGpmane = ComboBox1.SelectedItem ‘COMBOBOX选择欲删除的群组

        Fsvr.DeleteGroup("Channel0.Station0", DGpmane) ‘删除DGpmane选择的群组

        ComboBox1.Items.Remove(DGpmane)’ 清除ComboBox1中的群组项目
End Sub
6.         项目操作:AddItem、DelectItem、GetItem、SetItem。
1).AddItem:新增项目(新增要自动读取的变量)。
函数格式:变量.AddItem("联机装置[Channel].控制器[Station].群组名[Group]", "欲增加的项目名称[R,D,X,Y,M]")

VB范例:

Private Sub Button1_Click()
        Dim Aitem As String    ‘声明字符串变量
        Aitem = TextBox7.Text   ‘使用Textbox7来实现添加项目的输入
        Fsvr.AddItem("Channel0.Station0.Group0", Aitem)‘添加项目命令
        ComboBox2.Items.Add(Aitem)  ‘将新增的项目添加到ComboBox2的列表中
    End Sub
2).DelectItem:删除项目。
函数格式:变量.DeleteItem("联机装置[Channel].控制器[Station].群组名[Group]", "欲删除的项目名称[R,D,X,Y,M]")

VB范例:

Private Sub DelItemBtn_Click()
        Dim DelItem As String
        DelItem = ComboBox2.SelectedItem    ‘Combobox2选择欲删除的项目
        Label8.Text = "已删除" + DelItem       ‘显示删除的项目
        ComboBox2.Items.Remove(DelItem)    ‘将删除的项目从Combobox2中移除
        Fsvr.DeleteItem("Channel0.Station0.Group0", DelItem) ‘添加项目命令
    End Sub
3).GetItem:读取变数值
函数格式:变量.DeleteItem("联机装置[Channel].控制器[Station].群组名[Group]", "欲获取数据的项目名称[R,D,X,Y,M]")

VB范例:由于数据时即时变化的,所以要使用到Timer控件来不断地获取新数据。下面为获取M1922和R0的数据例子。

Private Sub Timer1_Tick()
   Dim M1922Val As Integer
   M1922Val = Fsvr.GetItem("Channel0.Station0.Group0", "M1922")  ‘获取M1922的数值
    If M1922Val > 0 Then                           ‘IF语句判断当前状态
   PictureBox2.Image = FaconS.My.Resources.Light_1 ‘当M1922=1时,以图片Light_1.ico显示红色圆表示灯显亮
      Else
   PictureBox2.Image = FaconS.My.Resources.Light_0 ‘当M1922=0时,以图片Light_0.ico显示淡红色圆表示灯熄灭
     End If
R0Val.Text = Fsvr.GetItem("Channel0.Station0.Group0", "R0")   ‘获取R0的数值,用TextBox控件显示
    End Sub
4).SetItem:写入变数值
函数格式:变量.DeleteItem("联机装置[Channel].控制器[Station].群组名[Group]", "欲修改数据的项目名称[R,D,X,Y,M]",”要写入的数据[整数]”)

VB范例:通过“WrItemBtn” 将“DatTextBox”的数据写入到“RigTextBox”指定的寄存器中去,并用“Label13”来显示提示数据修改的情况。

Private Sub WrItemBtn_Click()

        Dim Rig As String

        Dim Dat As Integer

        Rig = RigTextBox.Text                               ‘RigTextBox指定要写入数据的寄存器地址

        Dat = DatTextBox.Text                               ‘DatTextBox设定要输入的数据

        Label13.Text = "已将" + RigTextBox.Text + "数据修改为" + DatTextBox.Text    ‘使用Label13来提示修改的寄存器为多少数值

        Fsvr.setitem("channel0.Station0.Group0", Rig, Dat) ‘执行修改数值命令

    End Sub


5,结束语

    通过上文,正对每个命令函数做格式的说明以及案例的编写,读者在读完整章节后,很容易的,就能使用Visual Basic来完成图形监控的编写。在简易的监控中,完全可以自行开发监控界面。采用 OPC技术使得整个项目的实施变的简单、灵活,体现了其在工业控制系统中的优越性。
