LS(LG)变频器在切割机械中的应用

作者:admin | 2021-10-20

1.概要
  以女性卫生巾为原材料(幅1m),切割为8条后进行重绕的器械.
  -适用领域:连锁控制/拆卷机,切割,复绕机,箍缩机
  -产品种类:拆卷机:037iV-2 1EA
   切割bridle:037iV-2 1EA
   复绕机:022iV-2 4EA
   箍缩机:037iS3-2 1EA

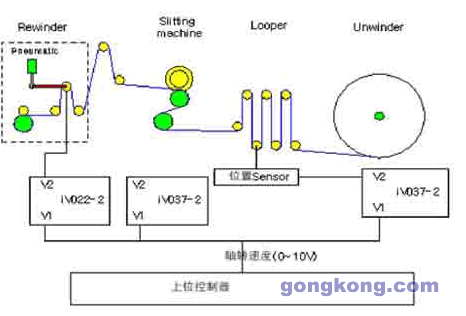

  2.程序结构





  3.主要功能
  -最大速度为200m/m,此时,允许10V轴转速度.
  -拆卷机:所使用的辊的最小直径是100,齿轮比是30:46,40:132,30:24,及4.048:1,因此,电机的最大速度是(200/0.1π)(132/40)(46/30)(24/30)=2577rpm.最初原料的最大直径是1500,因此,最高电机速度是(200/1.5π)(132/4046/30)(24/30)=172rpm,即,在最高速度应进行172-2577rpm控制.
  -切割brible:所使用的辊的最小直径是114,齿轮比是24:44,21:44,及3.841:1;因此,电机的最大速度为(200/0.1π)(44/21)(44/24)=2145rpm.
  -复绕机:所使用的辊的最小直径是190,齿轮比是30:46,1:5,7.667:1;因此,电机的最大速度是(200/0.1π)(46/30)(5/1)=2569rpm.最多缠绕时辊的最小直径是1200,电机的速度是(200/1.2π)(46/30)(5/1)=407rpm.
  -复绕机以iV的Winder型版本,体现转矩小磁滞回线方式.
  -拆卷机把外部PI变为速度指令,以iV的Winder型版本,从looper位置与切割bridle进行连锁运转.
